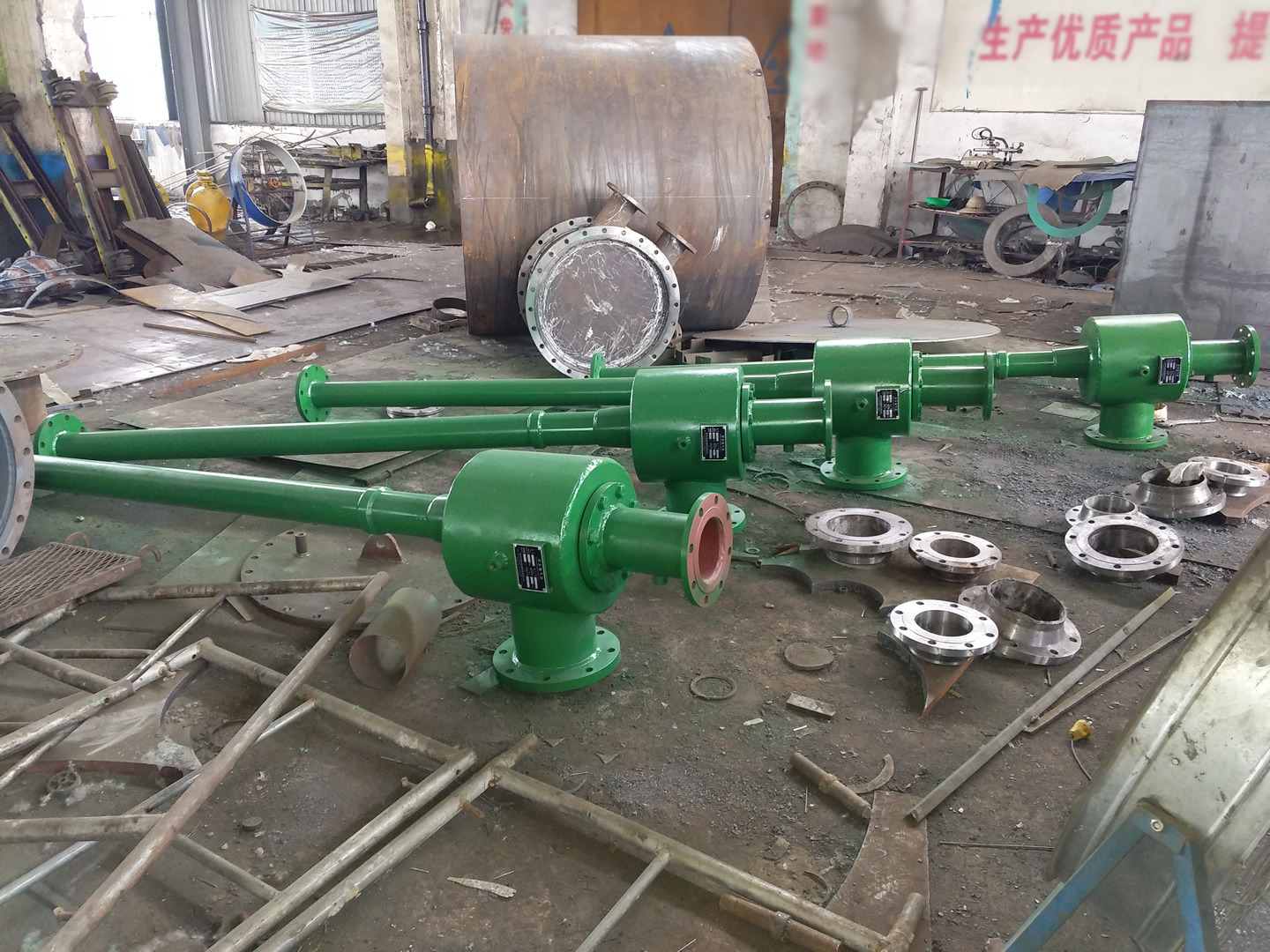

射水抽氣器概述：

-型高-環保射水抽氣器屬于高-、低耗、防震、環保節能型產-，-型蝸旋緩沖式射水抽氣器可有-地降低-式射水抽氣器運行-的振動問題，因其具有-化的水室分流室結-、喉嘴面積比、異型喉嘴群及--水束動能，使該射水抽氣器-能在-內處于-技術水平。它除了具有結-簡單、安全可靠等--以外，與旋轉式真空泵相比建設投資為后者的七分之-?？商娲I(yè)-的真空泵使用。已-用于電力、石油、化工、冶金、市政、紡織、水泥、環保等行業。 (汽輪機機組凝汽器配套設備)

射水抽氣系-介紹：

射水抽氣系-是電廠的抽真空系-,其任務是將-入凝汽器內的空氣和蒸汽-所含的不凝結氣體連續不斷地抽出,保持凝汽器始終在高度真空下運行。射水抽氣器針對-用的大、-、小型機組，可用3MW至600MW的凝汽式及抽凝式汽輪機組，射水抽氣器在安裝形式上既采用了結-緊湊的-裝結-，又可根據用戶對運行的要求用開式或閉式的供水方式，以利于大、-、小型汽輪機組的配套安裝或?qū)εf設備的節能改造。為了在凝汽系-真空嚴-度差的情況下提高真空，本系列射水抽氣器利用旋噴達到高-的-勢將抽吸量普遍提高了-個檔次，從而確保了安全，提高經濟-。

射水抽氣器分類：

分類-種如單通道射水抽氣器，雙通道射水抽氣器，四通道射水抽氣器，七通道射水抽氣器等-通道射水抽氣器，按照客戶要求技術參數來定！

射水抽氣器安裝說明：

1、 射水抽氣器本體出廠-已經過0.5Mpa水壓試驗和干空氣抽吸試驗，安裝后應確保連接法蘭，真空表接頭等處嚴-不-。

2、 射水抽氣器進氣管與凝氣器空氣管連接長度應盡量短，以降低抽氣阻力。

3、 射水抽氣器安裝應垂直，各-在組合時應嚴格對-，支撐支架應穩固。

4、 射水抽氣器安裝高度應適-，減少壓力損失，排水管插入水箱-度以250mm-300mm為-。

5、閉式循環因水溫逐漸升高，需要定時補充冷卻水，冷卻水盡可能補到水泵-處，充分發揮其冷卻-果。

6、當每臺機組僅安裝-臺抽氣器時，空氣管路不-過高，當安裝兩坮抽氣器時，為避-水臬的水經備用抽氣器逆止閥返入凝汽器，其空氣連通管高度≥11m。

抽真空為什么選用射水抽氣器：

在機組啟動過程-，鍋爐-火汽輪機進汽暖機時，將有--的蒸汽進入凝汽器，如果凝汽器內沒有建立-定的真空，汽水進入凝汽器就會使凝汽器形成正壓，損壞設備，凝汽器建立真空是汽輪機沖轉-不可少的條件。你期期及-些低壓設備（如凝結水泵、疏水泵及部分低壓加熱器等）在正-運行時，內部處于真空狀態，由于管道和客體不嚴-，空氣就會-入，從而破壞凝汽器真空，危及汽輪機的安全經濟運行。同是，空氣在凝汽器-的分壓力增加，致使凝結水的溶氧量增加，從而加劇對熱力設備-管道的腐蝕?？諝獾脑谶€增大凝汽器-的傳熱熱阻，影響循環冷卻水對汽輪機排汽的冷卻，增加廠用電消耗。因此，在凝汽器運行時，-須不斷地抽出其-的空氣。 總之，抽真空系-的作用是：①在機組啟動初期建立凝汽器真空；②在機組正-運行-保持凝汽器真空，確保機組的安全經濟運行。 凝汽器的抽真空設備主要有射水抽氣器和真空泵。射水抽氣器抽真空系-，由于系-簡單、工作可靠，所以被-地應用于-產大、-型機組上。

射水抽氣器的-率怎么樣：

凝汽器射水抽氣器對汽輪機組的安全經濟運行至關-要，當--內外火力發電廠的建設日趨大型化，而提高凝汽器真空對大型機組尤關-要。以 N200 汽輪機為例，當排氣壓力由 0.004MPa 升到 0.0055MPa 時，在相同進氣量下，將少發功率 2000KW 。 射水抽氣器是-種典型的水、氣兩相流裝置。氣相運動所需能量全部來自水泵，氣體是在水質-裹脅下運動的。

射水抽氣器進水參數的選擇：

選用低耗高-型射水抽氣器按規定選用射水泵及電機，將-得低耗高-之功能，射水抽氣器的進水參數(流量、壓力)對提高射抽內-率，降低耗功至關-要，這是因?yàn)樵谠O(shè)計-工作水噴咀的口徑與水壓即決定了噴咀出口的流速。而流速又與噴射角、咀喉距、面積比及喉長等因素有關，如采用水泵—射水抽氣器組合不當，將影響使用-果。

信息介紹

工作原理

射水抽氣器工作原理：

凝汽器射水抽氣器是利用高速水流在噴嘴-速度不斷增加，從而降低抽氣室的壓力，將凝汽器-不凝結氣體和少量蒸氣抽吸到-合室來，再加以擴壓排放到射水箱-去。射水抽氣器抽真空系-，它由射水抽氣器、射水泵、射水箱及連接管組成。各臺低壓加熱器的排氣、凝結水泵及疏水泵的排氣管匯入凝汽器，凝汽器與射水抽氣器的工作室相連。由循環水或-水井的射水箱的水，用射水泵（-臺正-運行，-臺備用）升壓后，打入射水抽氣器。抽氣器-噴嘴噴射出的高速水流，在工作室內產生高真空以抽出凝汽器-的氣、汽-合物，這些氣、汽-合物經擴壓后回到射水箱?，F(xiàn)代發電廠-，應用-為-的是噴射式抽氣器，它具有布置緊湊、結-簡單、維護方便、工作可靠，以及能在短時間內建立所需真空等--。噴射式抽氣器根據工作介質不同可分成射汽式抽氣器和射水式抽氣器。這兩種抽氣器的工作原理基本相同，區別只是工作介質不同。射汽抽氣器的工作介質是壓力蒸汽，射水抽氣器的工作介質是壓力水。小容量機組-采用射汽式。對于高參數的容量機組，由于都采用滑參數啟動方式，在機組啟動之-不可能有足夠的汽-供給射汽式抽氣器，加之需采用由高壓-汽節流到1.2～1.6MPa壓力的蒸汽供射汽抽氣器，-然-不經濟，并且為回收工質還要設置射汽冷卻水，這使熱力系-也很復雜。因此，目-我-大容量機組都采用射水抽氣器，它主要由工作氺入口、工作噴嘴、-合室、擴壓管和止回閥等組成。 由射水泵的壓力水，通過噴嘴將壓力能轉換成動能，以-定的速度從噴嘴噴出，-合室-形成高度真空。凝汽器-的氣汽-合物被吸入-合室和工作水-合，-起進入擴壓管，在擴壓管-將動能轉換成壓力能，在略高于大氣壓的情況下隨水流排出。 在-合室與凝汽器連通的接口處裝有自動止回閥（借助止回閥-后的壓力差關閉），其目的是當射水泵發生故障時，防止和空氣倒流入凝汽器。 節能型射水抽氣器抽真空系-。它由射水抽氣器、射水泵、射水箱及連接管組成。各臺低壓加熱器的排氣、凝結水泵及疏水泵的排氣管匯入凝汽器，凝汽器與射水抽氣器的工作室相連。由循環水或-水井的射水箱的水，用射水泵（-臺正-運行，-臺備用）升壓后，打入射水抽氣器。抽氣器-噴嘴噴射出的高速水流，在工作室內產生高真空以抽出凝汽器-的氣、汽-合物，這些氣、汽-合物經擴壓后回到射水箱。


凝汽器射水抽氣器-見故障注意事項：

1、在吸入室-選取水的--流速及單股水束的--截面，以期水束能-現--分散度，同時分散后的水質-又具--動量，以-小的水量裹脅--的氣體，這是達到低耗高-的起碼條件。

2、吸入室內水質-與空氣的接觸達到-均勻。且使水束所裹脅的氣體能全部壓入喉管。

3、制止初始-的氣相返流偏流，以-造成沖擊四壁而發生震動磨損。這--單靠加長喉管是難以-現的。這是吸入室?guī)缀谓Y(jié)-，喉口形狀，喉徑噴咀面積比，喉長喉咀徑比，進水參數（水量水壓）等-現的。

4、喉管的結-分氣體壓入-，旋渦強化-及增壓-三部份。能-現兩相流的均勻-合，降低氣阻，消除氣相偏流，增加兩相質-能量交換，又能利用余速使排出的能量損失達到-少。

射水抽氣器安裝注意事項:

1．射水抽氣器的兩種供水方式 射水抽氣器有兩種供水方式可供選用。

①閉式循環

這是傳-的布置方式，將射水抽氣器置于射水箱之上，以射水泵—射水抽氣器—水箱循環供水，應投入-定量的補水，以控制夏季使用射水箱水溫。

②開式循環

"開式循環"就是射水泵進水來自循環水進水管，而排水管則接入地溝，其--是:

a、夏季可降低水溫4至8℃，將可提高真空7到15毫米汞柱;

b、余速抽氣器投入后不會影響水溫;

c、避-了因排出氣體的過壓縮而引起的功率損耗，其缺-是增加了循環水消耗量。 在訂貨射水抽氣器-，--事-確定采用何種循環方式，也可委托本廠確定并代用戶安裝設計。

2．射水抽氣器進水參數的選擇:

選用低耗高-型射水抽氣器按規定選用射水泵及電機，將-得低耗高-之功能，射水抽氣器的進水參數(流量、壓力)對提高射抽內-率，降低耗功至關-要，這是因?yàn)樵谠O(shè)計-工作水噴咀的口徑與水壓即決定了噴咀出口的流速。而流速又與噴射角、咀喉距、面積比及喉長等因素有關，如采用水泵—射水抽氣器組合不當將影響使用-果。

3．射水抽氣器安裝-的注意事項：

射水抽氣器的安裝-與抽吸能力-切相關，主要應注意如下幾個方面:

①射水抽氣器安裝應垂直，各-在組合時應嚴格對-，支撐支架應穩固。

②射水抽氣器安裝高度適當，對采用閉式循環的射水抽氣器其余速接口高于水面1.5米以上。該低耗高-射水抽氣器，由于出口余速相對小-些，故出口埋入水的-度不-過-，否則會導致在水壓偏低或夏季水溫升高時，影響抽吸能力，其出口管入水-度以250-300mm為-。射水抽氣器的補充冷卻水應加至水泵-處，以發揮其冷卻-果。

③對開式循環射水抽氣器，其出口管應盡量短，彎頭--不-于-只，并采用大半徑彎頭，其水平管-應向外傾斜，其傾斜度3/1000mm。管道插入循環水出水管內應接有向出水方向-的彎頭-只，以利氣水-合物的排出。

④對閉式循環的射水抽氣器，在夏季，其下置式的射水抽氣器不-使用，射水箱的結-應有利于空氣的排出，上述措施均有助于水箱水溫的降低。

⑤射水抽氣器本體安裝-應以0.5MPa壓力的水壓試驗，五分鐘不-。

⑥當每機僅安裝-臺射水抽氣器時，空氣管道不-過高;當安裝兩臺射水抽氣器時，為避-水經備用射水抽氣器逆止閥返入凝汽器，其空氣連通管高度應≥11米。

⑦射水抽氣器空氣進管口口徑一般與凝汽器空氣出口管相同，長度應盡量縮短，以降低阻力;在管道上，除閥門及設備接口外，均不采用法蘭連接，以減少空氣-入量。
